Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
Yb21f4-100a-s
Contacteer ons
Dual Stage Single Phase Filter 100A High Current Power Line Filter CE-certificering
Kenmerken van tweefasen-EMI-filter:
-- Ontworpen voor verbeterde filtratie
-- Verscheidene terminalopties: faston/screw/terminal
-- Nominale stroom van 1 tot en met 100 A
-- Uitstekende differentiële en gemeenschappelijke modus demping
-- Op maat gemaakte producten volgens de eisen van de klant.
Typische toepassingen:
-- Elektrische en elektronische apparatuur
-- Medische apparatuur
-- Datacomapparatuur
-- Ofiisautomatisering
Filter specificatie:
| Artikel 1 | Tweestaps filter voor elektriciteitslijnen |
| Model | YB21F4-100A-S |
| Overdrachtsfunctie | Lage doorgang |
| Pakkettype | Oppervlakte |
| Nominale centrumfrequentie | 150 kHz-30 MHz |
| Invoegingsverlies | 60 tot 90 dB |
| Invoerimpedantie | 50Ω |
| Nominale spanning | 115 V/250 V |
| Nominale stroom | 1 tot en met 100 A |
| Omgevingstemperatuur | 40°C |
| Temperatuurbereik | 25 / 085 / 21 |
| Werkfrequentie | 50/60HZ |
| Lijn tot lijn | 1450VDC |
| Lijn naar de grond | 2250VDC |
| Maximale lekstroom | 250VAC/60HZ 0,8mA Max. |
| MOQ | 100 stuks |
| Deel nr. | De zaak | Nominale stromen (A) | Uitgangsverbindingen |
| YB21F4-10A | F4 | 10 | Vaste aansluiting |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Draad |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 schroef |
| YB11F4-100A | F4 | 100 |
* Q: Fast-on 6.35x0.8mmS: SchroefbuisW: UL1015 18awg
Naamgeving regel:
| YB | 21 | F4 | - | 100A | - | S |
| Eénfase | Circuits | Afmeting | Stroom | Uitgangsverbinding | ||
| 2121 circuit | F4 | 30A :30 ampère | Q: fast-on tab 250 | |||
| 50A: 50 ampère | S:M4 Schroef | |||||
| 100A:100 ampère | T:terminal |

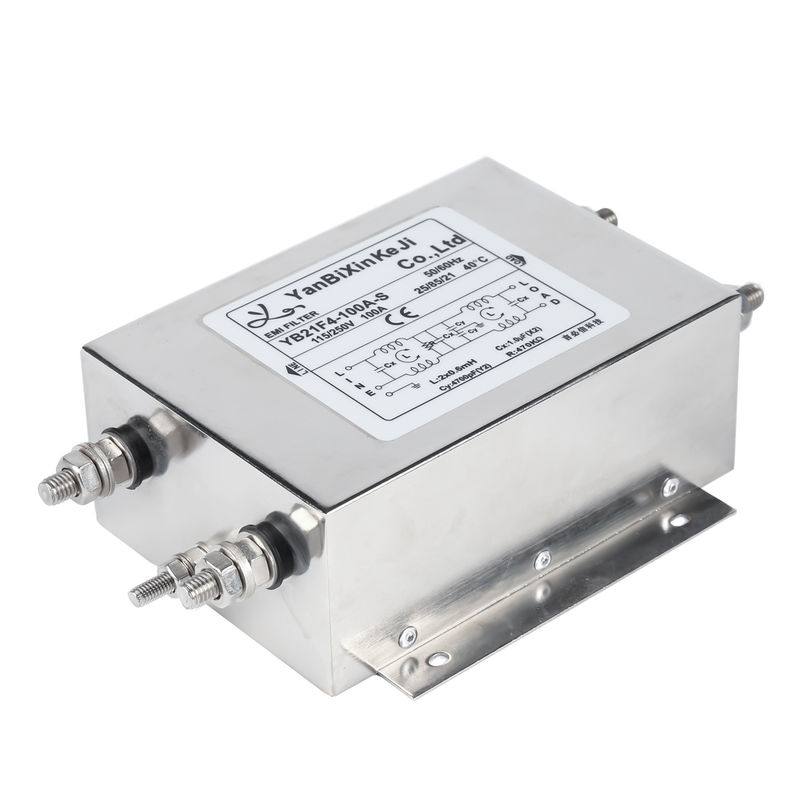

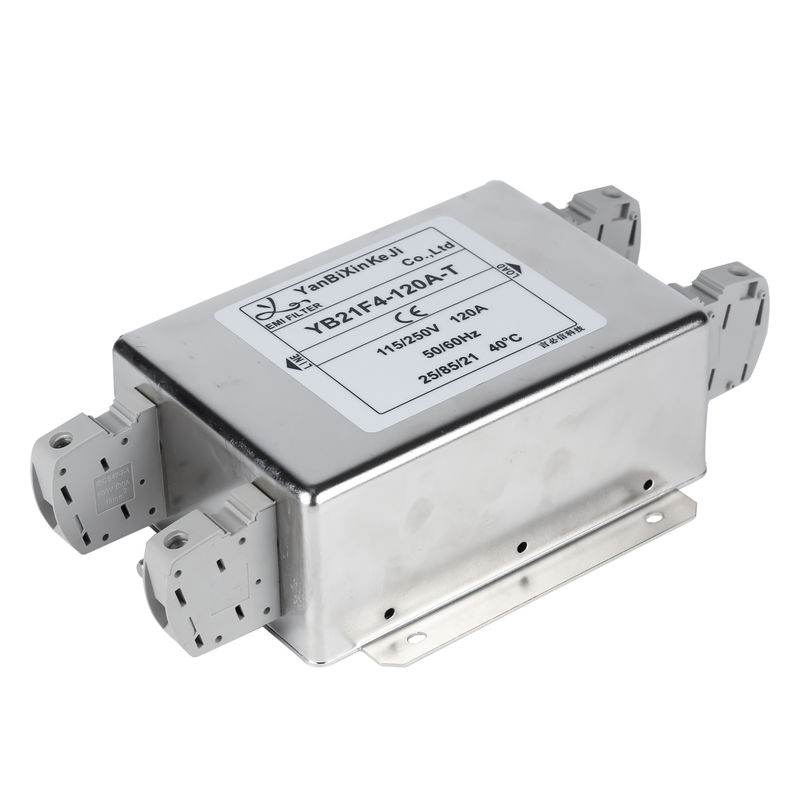

YB21F4-100A-S Productfoto:
Elektrisch schema:
Mechanische afmeting (eenheid: mm)
| De zaak | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Toleranties | ||||||||||||||||||
| Een | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B. | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| Ik... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
