Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
Yb11e2-15a-q
Contacteer ons
de Passieve Filter van de de Machtslijn van de de Enige Fasefilter van 220V 15amps yb-e voor Elektromateriaal
De Filter van de machtslijn, Lawaaifilter, Lijnfilter, EMI filter, EMC filter
Passieve EMI EMC Filter:
De passieve die EMI EMC filter is een type van filter wordt gebruikt om elektromagnetische interferentie (EMI) te verminderen en elektromagnetische compatibiliteit (EMC) in elektronische apparaten en systemen te verbeteren. Het is een passieve component, zo betekent het dat het geen externe krachtbron om vereist te werken.
Eigenschap van YB11E2 EMI Filter:
1. Diverse eindopties staan u toe om te selecteren
Typische Toepassingen:
-- Elektro en elektronisch materiaal
-- Medische apparatuur
-- Datacommateriaal
-- Administratie automatisering en datacom materiaal
YB11E2 EMI Filter Specification:
| Punt | Yb-e de Filter van de Machtslijn |
| Model | Yb11e2-15a-q |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 10K-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 115VAC/250VAC |
| Geschatte Stroom | 1A 3A 6A 8A 10A 15A |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 115VAC/50HZ 0.3uA |
| MOQ | 100pcs |
Regel van Benoeming:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Enige Fase | Kring | Afmeting | Huidig | Outputverbinding | ||
| 11:11kring | E2 | 6A: 6 ampère | Q: snel-op lusje 250 | |||
| 10A: 10 ampère | W: draad | |||||
| 15A: 15 ampère | S: De Terminals van het soldeerselhandvat |
*Q: Snel-op 6.35x0.8mm S: Schroefhandvat W: UL1015 18awg
De Lijst van de filterselectie:
| Artikelnummer. | Geval | Geschatte Stromen (a) | Outputverbindingen |
| YB11E2-3A |
E2 |
3 | Snel-op terminal |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | De Terminals van het soldeerselhandvat |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Draad |

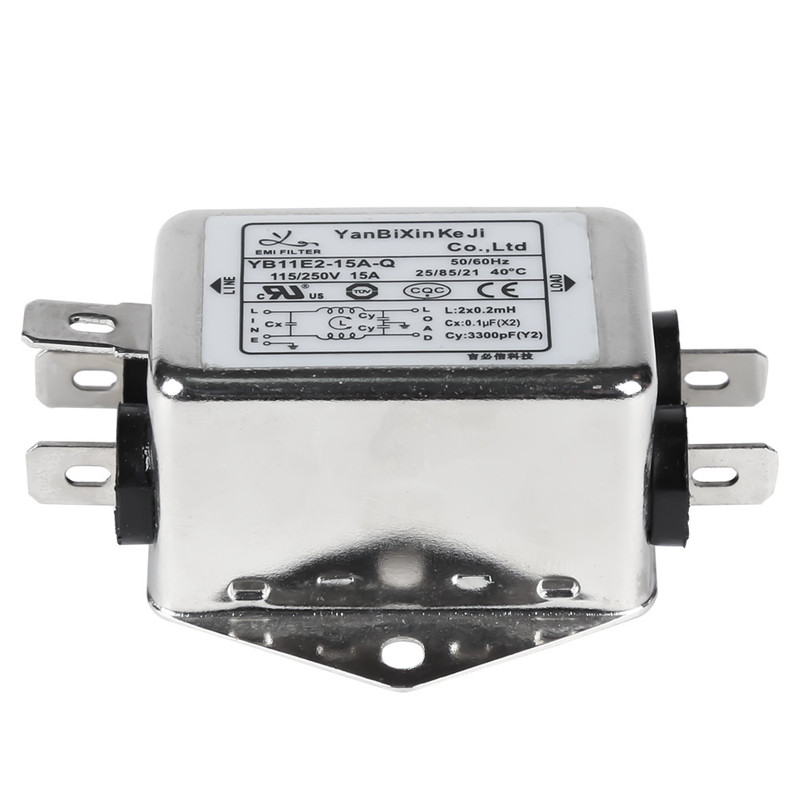

Productbeeld:
Tabelleert:
| ModelNo. | Geschatte Stroom @40°C |
Eindoptions* | (Facultatieve) drainagemechanismeweerstand | Lekkage huidige 250V/50Hz | Elektroschema | Nominale spanning (V) | Werkende Frequentie (Herz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Fig.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||
Elektroschema:
Mechanische Afmeting (Eenheid: mm)
| Geval | A | B | C | D | E | F | G | H | I | J | K | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| Tolerantie | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
