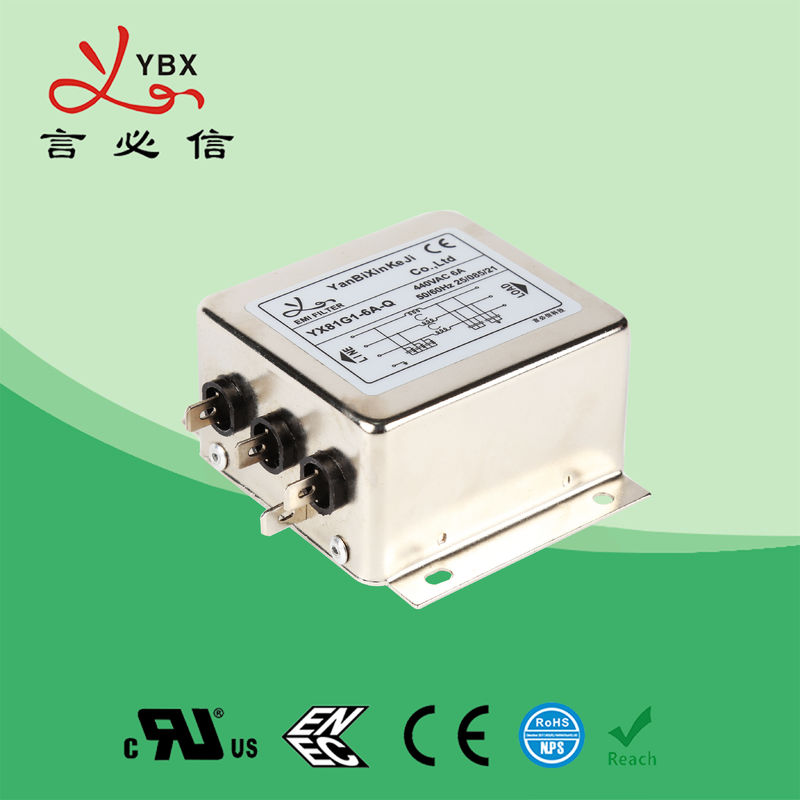

Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar

  • Commercial 3 Phase Emi 3 Line Inverter Noise Filter 380V 440VAC 3A
  • Commercial 3 Phase Emi 3 Line Inverter Noise Filter 380V 440VAC 3A
Plaats van herkomst China
Merknaam YBX
Certificering cUL, ENEC, CQC, CE, ROHS
Modelnummer Yx84g1-3a-QL
Min. bestelaantal 5st
Prijs Negotiable
Verpakking Details 56.5*28.5*22.5CM
Levertijd 20-25 dagen
Betalingscondities T / T, L / C
Levering vermogen 5000 Piece / stuks per maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Punt Convertorfilter huidig 1A-600A
Nominale spanning 380V/440VAC Milieutemperatuur 40°C
Werkende Frequentie 50/60Hz Lijn - - lijn 1450DVC
MOQ 5pcs Certificaat ISO9001 CE ENEC CQC CUL ROHS
Hoog licht

het lawaaifilter van de machtsomschakelaar

,

de filter van omschakelaarsrfi
Laat een bericht achter
Productomschrijving



380V, 440VAC 3A 3 Fase 3 Emi van de Lijnomschakelaar Filter voor Convertor



Technische Beschrijving:



Punt De Filter van de de industriemacht voor convertor
Model De reeks van de Filter yb-g van de de industriemacht
Overdrachtfunctie Lage Pas
Pakkettype De oppervlakte zet op
Nominale Centrumfrequentie 10K-30MHZ
Toevoegingsverlies 60~90dB
Inputimpedantie 50Ω
Nominale spanning 380V/440V
Geschatte Stroom 1~600A
Milieutemperatuur 40°C
Temperatuurwaaier 25 / 085/21
Werkende Frequentie 50/60HZ
Lijn - - lijn 1450VDC
Lijn aan Grond 2250VDC
Maximumlekkagestroom Maximum 250VAC/60HZ 0.8mA
MOQ 5pcs
Prijs USD4.8~88.8/Meter
Levertijd weekdag 5~15



Eigenschappen:



--  Met het filtreren ontwerp in drie stadia, kunnen de speciale materialen de hoge impedantiekenmerken in breed frequentiegebied waarborgen



--  Verzeker de vlotte verrichting van andere elektronische apparaten in de nabijheid, en los de interferentieproblemen van omschakelaar op



--  De terminals van de koperbar waren voor versies boven 250A van toepassing om tempo met internationale standaard, gemakkelijke en veilige verbinding te houden



--  Aangepaste producten volgens de eisen van de klant



Typische Toepassingen:



-- Geschikt voor de meeste merken van omschakelaars



-- Servomotor



-- dv/dt beperking



-- Industrieel elektronisch materiaal door het principe van de frequentieomzetting te gebruiken



-- Administratie automatisering en datacom materiaal



Regel van Benoeming:



YX 84 G1 - 3A - Q L

            ¦ ¦ ¦ ¦

     de huidige verbinding van het kringsgeval



Tabelleert:



Modelleer Nr. Geschatte Stroom
@40°C
 		 Eindoptions*
 		 Lekkage huidige 440V/50Hz Elektroschema
 		 Nominale spanning (V) Werkende Frequentie (Herz)


Yx84g1-3a-XL 3A - S T







<5>

Fig.1





















250/440V





















50/60Hz
Yx84g2-6a-XL 6A - S T Fig.1
Yx84g2-10a-XL 10A - S T Fig.1
Yx84g2-15a-XL 15A - S T Fig.1
Yx84g3-20a-XL 20A - S T Fig.1
Yx84g3-25a-XL 25A - S T Fig.1
Yx84g3-30a-XL 30A - S T Fig.1
Yx84g5-30a-XL 30A - S T Fig.1
Yx84g5-40a-XL 40A - S T Fig.1
Yx84g5-50a-XL 50A - S T Fig.1
Yx84g4-50a-XL 50A - S T



<7>

Fig.1
Yx84g4-60a-XL 60A - S T Fig.1
Yx84g4-80a-XL 80A - S T Fig.1
Yx84g6-100a-XL 100A - S T







<10>

Fig.1
Yx84g6-120a-XL 120A - S T Fig.1
Yx84g6-150a-XL 150A - S T Fig.1
Yx84g6-180a-XL 180A - S T Fig.1
Yx84g6-200a-XL 200A - S T Fig.1
Yx84g8-300a-XL 300A B - -







<20>

Fig.1
Yx84g8-400a-XL 400A B - - Fig.1
Yx84g8-630a-XL 630A B - - Fig.1
Yx84g9-800a-XL 800A B - - Fig.1
Yx83g9-1000a-XL 1000A B - - Fig.1
Yx83g9-1200a-XL 1200A B - - Fig.1





Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 0*B: Koperbar Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 1  S: SchroefhandvatCommerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 2 T: Eindblok



Elektroschema:



Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 3





Mechanische Afmeting (Eenheid: mm)



Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 4



Geval A B C D E F G H I J K L M
G1 72 65 39 75 85 35 22   45 M4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 M4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 M4 M4/M6
G4 200 127 80 150 170 62 49.5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 M8
G6 260 170 100 196 220 85 65 8*12 172 M8 M10
G8 290 170 155 195 220 100 75 12 228 M8 20 8 380
G9 350 205 162 230 255 124 67 12 290 M8 30 8 448
Tolerantie ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15 ±0.15 ±2





De lijst van het toevoegingsverlies (in 50ohm-systeem die IEC/CISPR No.17 overeenstemmen)



                Gemeenschappelijke wijze                              - differentiële wijze



                        6A/10A 20A

Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 5                   Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 6



                           30A 50A

 Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 7                   Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 8



                           80A 100A

 Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 9                  Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 10





                             200A



   Commerciële 3 Fase Emi 3 het Lawaaifilter 380V 440VAC 3A van de Lijnomschakelaar 11
