Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
Yb22d4-15a-q
Contacteer ons

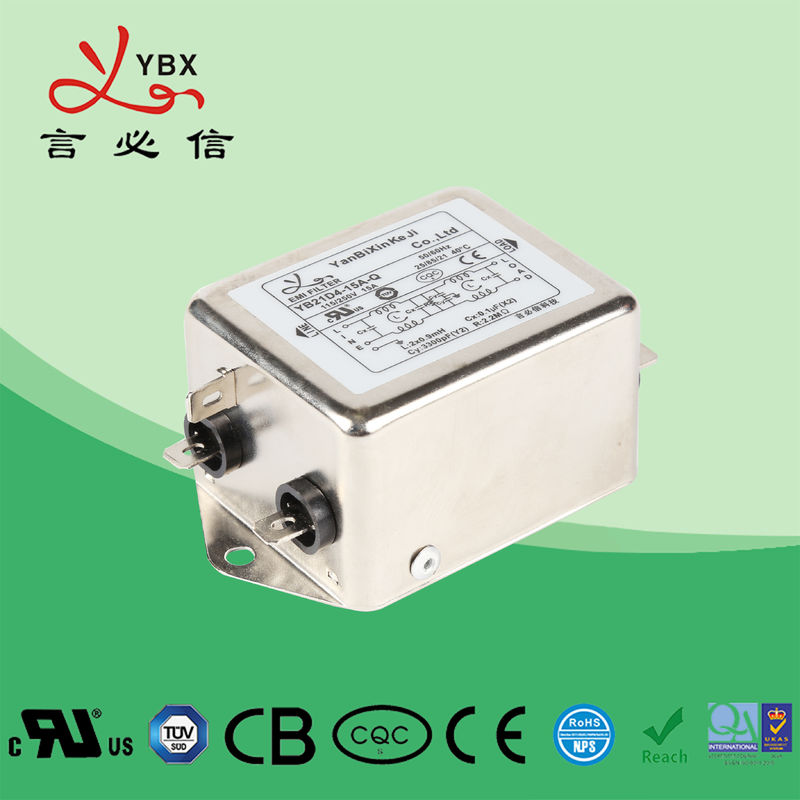

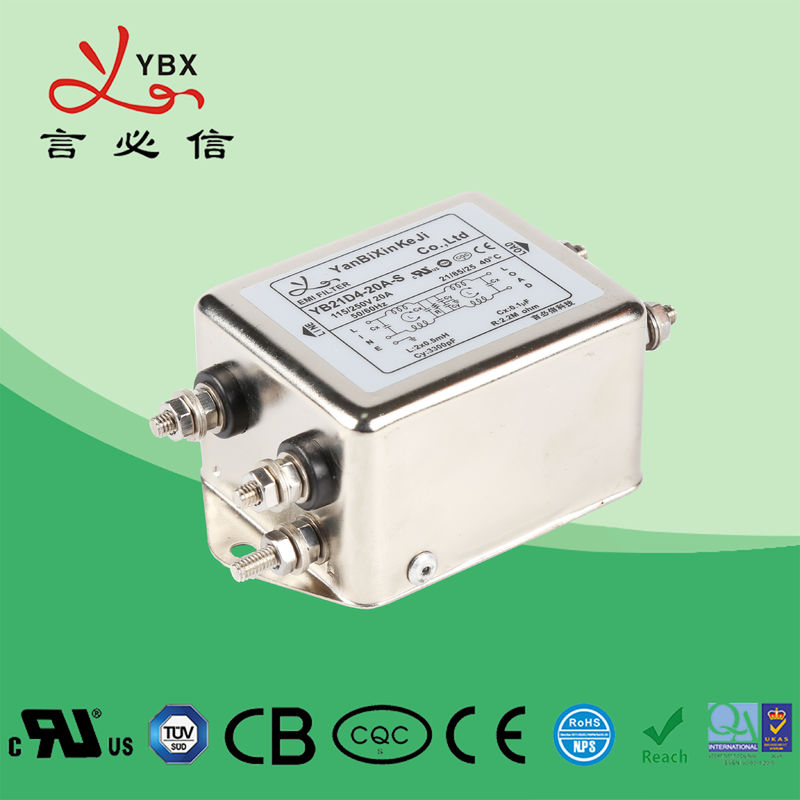

Van de de Filter250vac Macht van YB22D4 20A EMI EMC de Lijnfilter voor Industriële Toepassingen
Technische Beschrijving:
| Punt | De Filter van de machtslijn |
| Model | De Filter van de machtslijn yb-D |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 10K-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 115V/250V |
| Geschatte Stroom | 1~10A |
| Milieutemperatuur | 40°C |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 250VAC/60HZ 0.8mA |
| MOQ | 50pcs |
| Prijs | USD2~9.8/Meter |
| Levertijd | weekdag 5~20 |
Eigenschappen:
-- YB22 heeft filtreren het in twee stadia, met goede verschil en gemeenschappelijk-wijzevermindering ontworpen;
-- Diverse eindopties staan u toe om te selecteren;
-- Er zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests.
Typische Toepassingen:
1. Elektro en elektronisch materiaal
2. Medische apparatuur
3. Datacommateriaal
4. Administratie automatisering materiaal
Regel van Benoeming:
YB 22 E4 - 10A - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
de huidige facultatieve verbinding van het kringsgeval
Tabelleert:
| Modelleer Nr. | Geschatte Stroom @40°C |
Eindoptions* |
Lekkage huidige 250V/50Hz | Elektroschema |
Nominale spanning (V) | Werkende Frequentie (Herz) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A~4A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A~4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
Het medische Type tabelleert:
| Modelleer Nr. | Geschatte Stroom @40°C |
Eindopties |
Medische apparatuur |
Lekkage huidige 250V/50Hz | Elektroschema | Nominale spanning (V) | Werkende Frequentie (Herz) | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x (5) | 1A~4A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x (5) | 15A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x (5) | 1A~4A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x (5) | 6A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x (5) | 40A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x (5) | 50A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x (5) | 50A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
*Q: Snel-op 6.35x0.8mm S: Schroefhandvat W: UL1015 18awg
Elektroschema:
Fig.1
Fig. 2
Mechanische Afmeting (Eenheid: mm)
| Geval | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolerantie | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| I | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
De lijst van het toevoegingsverlies (in 50ohm-systeem die IEC/CISPR No.17 overeenstemmen)
Gemeenschappelijke wijze - differentiële wijze
1A 3A
6A 8A
10A 20A
30A
