Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
YB12C5-6A-Q (R)
Contacteer ons
video
video
Universele CEI-Granaatscherf Drie van Inhamemi filter solder lug terminal in Één Filter
CEI-Inham EMI Filter:
Yb12c5-6a-q is de CEI-Inham EMI Filter met schakelaar, contactdoos en zekering. Soldeer handvatterminal en de module integreert verticaal een CEI-een inhamtype en filter met lawaaiafschaffing in een slanke vormfactor. Geschat huidig kan tot 15 ampèren worden aangeboden en de nominale spanning is 115/250vac.
Eigenschap van CEI-Inhamfilter
<>Aanbieding in module opzettend type met facultatieve verticaal & horizontaal
< Snap-in="" installation="" design="">
< Power="" entry="" model="" filters="" with="" an="" IEC="" inlet="">
< The="" choice="" of="" integrated="" earth="" line="" choke="" is="" also="" available=""> < Low="" leakage="" current="" version="" upon="" requested=""> < Custom-specific="" versions="" are="" available="" on="" request="">
Typische Toepassingen:
1. Draagbaar elektro en elektronisch materiaal
2. Medische apparatuur
3. Test en metingsmateriaal
4. Klein en middelgroot machines en huishoudenmateriaal
Technische Beschrijving:
| Punt | CEI EMI Filter |
| Model | CEI-Filter yb12c5-6a-q (R) |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 10K-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 115V/250V |
| Geschatte Stroom | 1~10A |
| Milieutemperatuur | 40°C |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 250VAC/60HZ 0.8mA |
Noemende Regel:
| YB | 12 | C5 | - | 6A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Ons merk | Kring | Afmeting | Huidig | Outputverbinding | ||
| 12:12kring | C5 | 1A: 1 ampère | Q: De Terminal van het soldeerselhandvat | |||
| 4A: 4 ampère | ||||||
| C5: Één Zekering | 6A: 6 ampère | |||||
| C6: Twee Zekeringen | 8A: 8 ampère | |||||
| 10A: 10 ampère |
De Lijst van de filterselectie:
| Artikelnummer. | Geval | Geschatte Stromen (a) | Outputverbindingen |
| YB12C5-1A | C5 | 1 | De Terminal van het soldeerselhandvat |
| YB12C5-3A | C5 | 3 | |
| YB12C5-6A | C5 | 6 | |
| YB12C5-8A | C5 | 8 | |
| YB12C5-10A | C5 | 10 |
*Q: Snel-op 6.35x0.8mm S: soldeersel 4.0x0.8mm W: UL1015 18awg

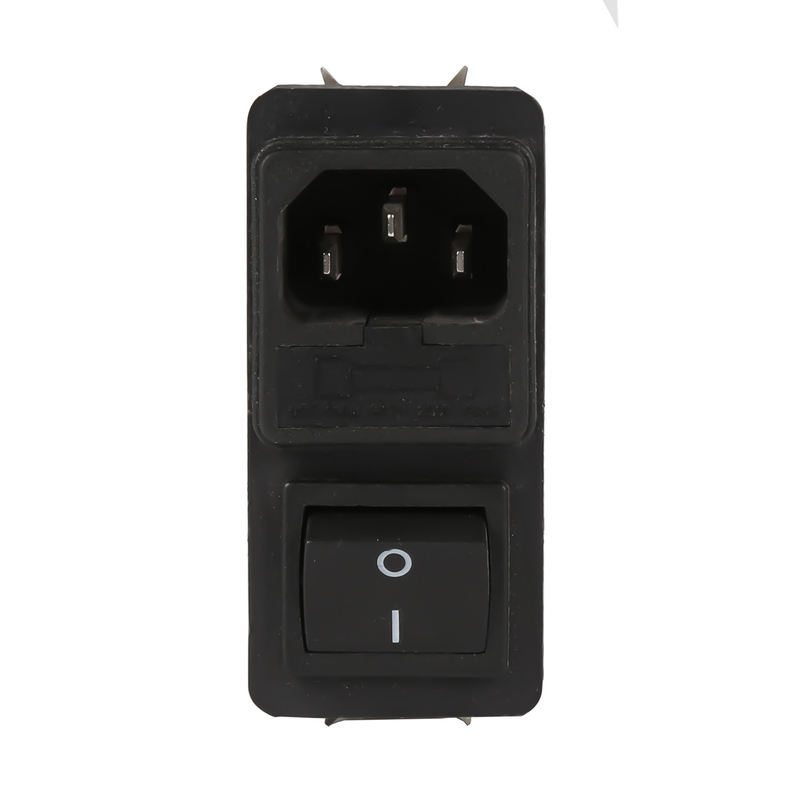

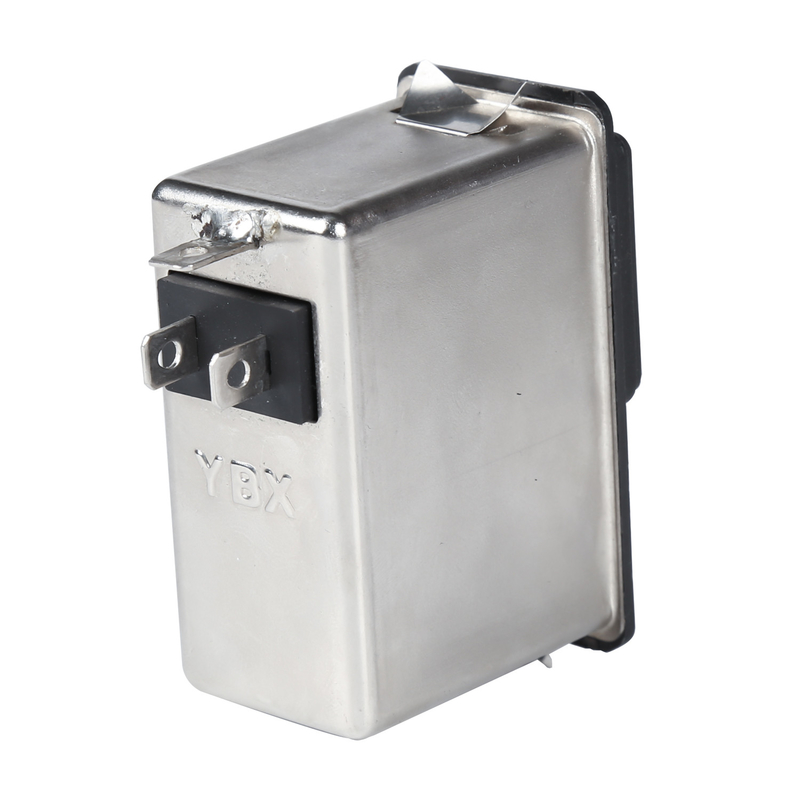

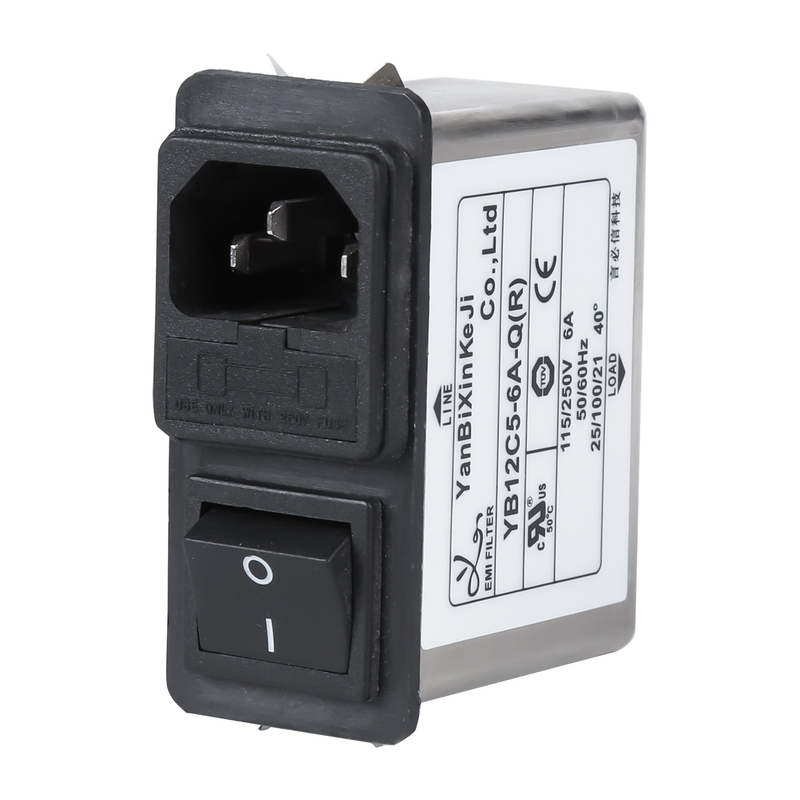

Yb12c5-6a-q (R) Beeld:
Elektroschema:
Mechanische Afmeting (Eenheid: mm)
| Geval | A | B | C | D | E | F | G | H | I | J | K | |||||||||||||||
| C5/C6 | 62 | 61 | 29.5 | 65.5 | 32 | 11 | 11 | 19 | 6.35*0.8 | |||||||||||||||||
| Tolerantie | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||||||||||||||
