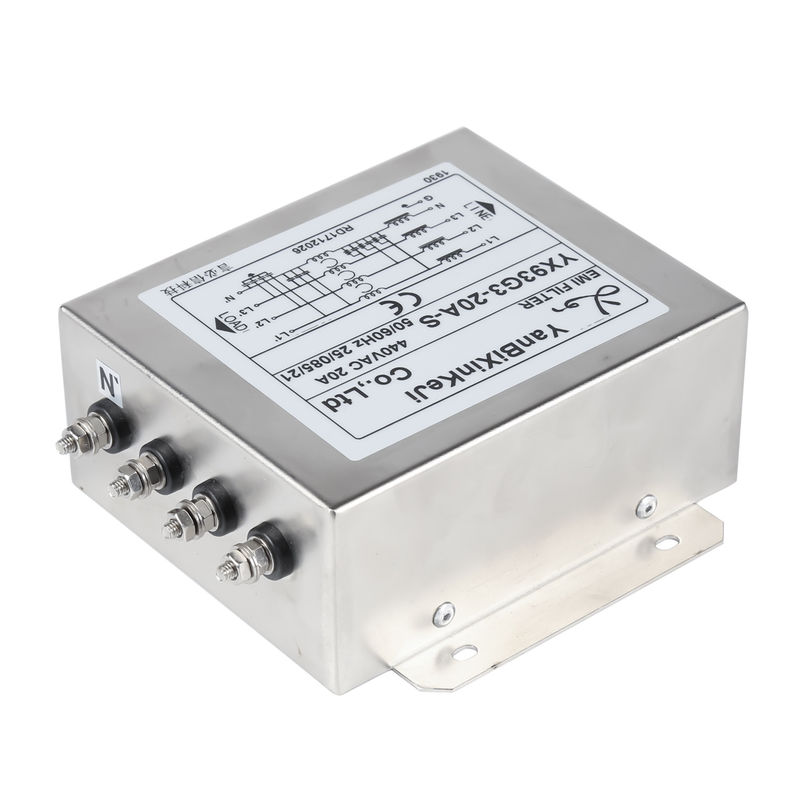

3 Fase 4 Draad EMI-filter 380V/520V

Foucs aanstroomlijnfilter, geluidsfilter, lijnfilter, EMI-filter, EMC-filter

3 Fase 4 Draad EMI Filter 380V/520V Drie Fase RFI Filter voor industriële apparatuur

YBX Hoge verzwakking M4 Schroefverbinding Drie Fase Drie Draad Filter

Drie fase vier draadfilter:

YX93G3-20A-S is het driefasige vierdraadfilter.De verbindingsmodus is de M4-schroef en het eindblok kan worden geselecteerd.De maximale nominale stroom is tot 100 ampère.Hoge betrouwbaarheid ontworpen voor gebruik in industriële apparatuur met driefasig driedraadfilter of driefasig vierdraadfilter.Goede geluidsdemping in zowel voor- als achterwaarts richting voor de normale modus en de normale modus. Op aanvraag zijn aangepaste versies beschikbaar.

Kenmerken van een driefasefilter:

-- De nominale stroom kan worden aangeboden van 1 tot 200 ampère.
-- Verscheidene uitvoeropties zoals terminalblok,M4 schroefterminal.
-- Goede geluidsdemping in zowel voor- als achterwaarts richting voor de normale modus en de normale modus.
-- Hoge betrouwbaarheid ontworpen voor gebruik in industriële apparatuur met 3-fase 3-draad en 3-fase 4-draad.

Productparameters:

• Model: YX93G3-20A-S
• Uitgangsmodus: M4 schroef
• Nominale spanning: 380/520 VAC
• Nominale stroom: tot 200 A
• Werkfrequentie: 50/60Hz
• Het vermogen van de onderspanning (lijn-op-lijn): 1450VDC
• Het vermogen van de ondergrondse lijn: 2250VDC.
• Werktemperatuur: -25 ~ +85°C
• Conformiteit met de veiligheid: CE

Typische toepassingen:

1. test- en meetapparatuur
2. automatiseringsmiddelen
3. servo aandrijvingen
4. verlichting
5. telecomapparatuur
6. frequentieomvormers
7. motoren

Filter selectie tabel:

* Q: Fast-on 6.35x0.8mmS: SchroefbuisT: Terminalblok

Naamgeving regel:

YX93G3-20A-S Filterbeeld:

Fysieke afmetingen:

Elektrisch schema:

Gewoonlijk:

(1) Standaardspanning 250/440VAC

(2) Huidige rating:

A.@115VAC 20 A RMS Max.

B.@250VAC 20 A RMS Max.

(3) Werkfrequentie: 50/60 Hz

(4) Leekstroom: elke lijn naar de grond

A. 115VAC/60Hz 7mA Max.

B. 250VAC/50Hz max. 14mA.

(5) Hipot Rating ((voor één minuut)

A. Lijn naar de grond 2250VDC

B. Lijn tot lijn 1450VDC

(6) IR: 50M ohm A7 500VDC elke ingang of uitgang naar de grond

Onze certificaten:

Eenfasige filter:

cUL:20190321-E471748

De Commissie heeft de Commissie verzocht om de volgende informatie te verstrekken:01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Driefasenfilter:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Verpakking:

Stroomlijnfilter:CTN/300 stuks

N/G W: 13,5/14,3 kg

Maatregelen:0.565*0.285*0.225m



Verzending

--- Verzendingsvoorwaarden: DHL, UPS, FEDEX, TNT, EMS

--- haven isShenzhenof als verzoeken.
