Plaats van herkomst:
CHINA
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
Yb11b2-10a-q
Contacteer ons
video

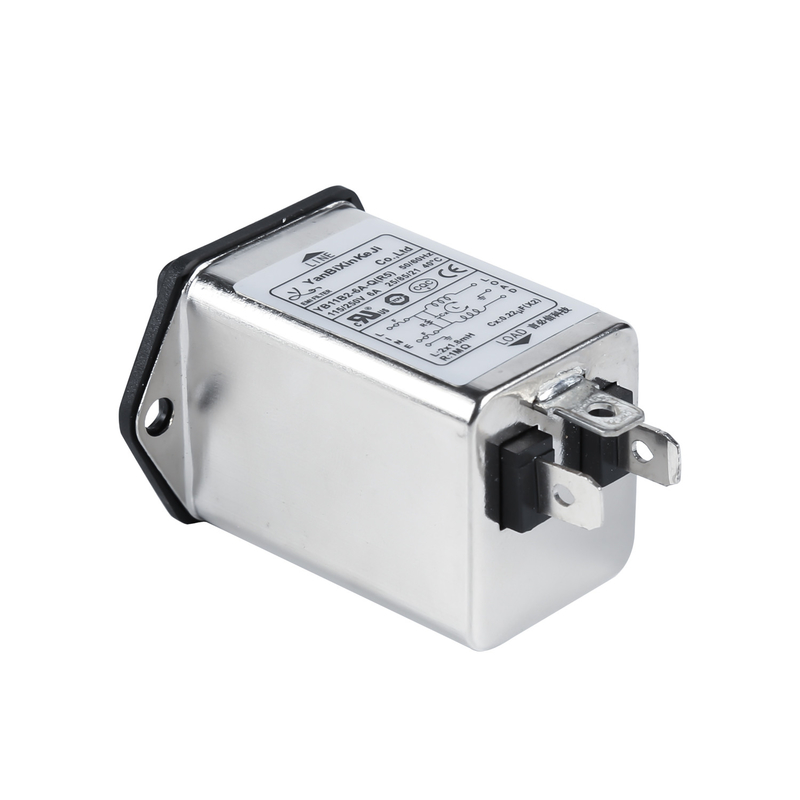

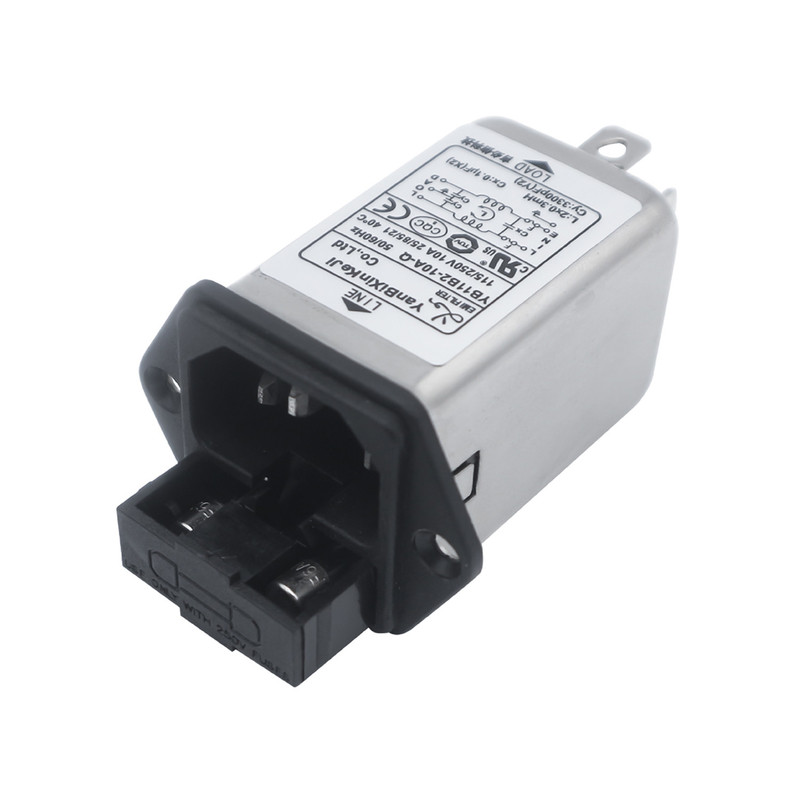

OEM IEC-inlaatfilter met zekering 10A 115VAC/250VAC elektrisch geluidsfilter
YB11B3-10A Fast On IEC Emi Power Filter met schakelaar voor koffieapparatuur
Technieke specificatie:
| Artikel 1 | EMI-krachtfilter |
| Model | EMI-krachtfilter YB-B3 |
| Overdrachtsfunctie | Lage doorgang |
| Pakkettype | Oppervlakte |
| Nominale centrumfrequentie | 10 K-30 MHz |
| Invoegingsverlies | 60 tot 90 dB |
| Invoerimpedantie | 50Ω |
| Nominale spanning | 125VAC 250VAC |
| Nominale stroom | 1A 3A 6A 10A |
| Omgevingstemperatuur | 40°C |
| Temperatuurbereik | 25 / 085 / 21 |
| Werkfrequentie | 50/60HZ |
| Lijn tot lijn | 1450VDC |
| Lijn naar de grond | 2250VDC |
| Maximale lekstroom | 115VAC/50HZ Max. 0,3uA |
| MOQ | 500 stuks |
| Levertyd | 5 tot 15 werkdagen |
Kenmerken:
(1) Versies tot 10A zijn verkrijgbaar met een veiligheidshouder voor één of twee (5*20 mm) veiligheidsstukken.
(2) (R5) -typen voldoen aan de voorschriften van IEC/EN60601-1 voor de veiligheidsgerechtigheid, lekstroom en hypotest
(3) Er is een verscheidenheid aan onderdelen en combinaties om te voldoen aan de EMC-tests van verschillende klanten
(4) Op maat gemaakte producten volgens de eisen van de klant
Typische toepassingen:
1. Draagbare elektrische en elektronische apparatuur;
2. Medische apparatuur;
3. Test- en meetapparatuur;
4. Kleine en middelgrote machines en huishoudelijke apparatuur
5- Eenfasige stroomvoorziening, stroomvoorziening met schakelaar
Voorwaarden voor de benoeming:
Het gaat om de verdeling van de kosten van de verpakking.
Ik heb geen idee.
Circuit case stroomverbinding optioneel
Tabletten:
| Model nr. | Nominale stroom @40°C |
Terminalopties* |
Bloederweerstand (optioneel) | G |
Leekstroom 250V/50Hz | Elektrisch schema |
Nominale spanning ((V) | Werkfrequentie ((Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
< 0,8 mA |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Tablets voor medisch gebruik:
| Model nr. | Nominale stroom @40°C |
Terminalopties |
Bloederweerstand (optioneel) | Medische apparatuur |
G |
Leekstroom 250V/50Hz | Elektrisch schema |
Nominale spanning ((V) | Werkfrequentie ((Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - |
< 5 μA |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mmS: soldeer 4,0x0,8 mmW: UL1015 18awg
Elektrisch schema:
Fig.1
Fig.3
Mechanische afmeting (eenheid: mm)
| Geval | Een | B. | C | D | E | F | G | H | Ik... | J | K | |||||||||||||||
| B3/B4 | 52 | 28 | 39.5 | 30 | 39 | 13 | 11 | 12.5 | 6.35*0.8 | |||||||||||||||||
| Toleranties | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | |||||||||||||||
