Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
CUL,TUV,CQC,CE,ROHS,CB
Modelnummer:
YB22A5-6A-Q(R)
Contacteer ons
video
Yb22a5-6 A-Q Dual Stage-de de Inhamfilter 220V 6A van CEI kiest Contactdoos EMI Filter For Power Switch uit
Yb22a5-6a-q CEI-Inhamfilter:
Yb11a5-6a-q is de CEI-inhamfilter in twee stadia, het versterkte kringsontwerp met uitstekend het filtreren effect, de enige contactdoos, de gemakkelijke en snelle installatie. Nominale spanning: 110V/250V, Geschatte stroom: 1A, 3A, 6A, 8A, 10A.
Technische Beschrijving:
| Punt | Emi Power Filter |
| Model | Yb22a5-6a-q |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 10K-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 125VAC 250VAC |
| Geschatte Stroom | 1A 3A 6A 8A10A |
| Milieutemperatuur | 40°C |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 115VAC/50HZ 0.2mA |
| MOQ | 200pcs |
| Prijs | USD1~2/Meter |
| Levertijd | weekdag 5~15 |
Eigenschappen van CEI-Inhamfilter:
1.Excellent prestaties/compacte structuur
2.Optional medische versies ((R5) type)
3.Quick verbinden (6.35*0.8mm), soldeersel of draad
4.High prestaties en de hoge filters van de verminderingsmacht met de contactdoos van CEI 320
5. (R5) de types voldoen aan de vereisten van iec/en60601-1 voor veiligheidsontruiming, lekkage het huidige en hoge hipot testen.
6.There zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests.
Typische Toepassingen:
-- Speciaal ontworpen voor LCD en PDP-TV, medische toepassingen, algemene elektrische apparaten.
-- Medische apparatuur
-- Test en metingsmateriaal
-- Klein en middelgroot machines en huishoudenmateriaal
Regel van Benoeming:
| YB | 22 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Enige Fase | Kring | Afmeting | Huidig | Outputverbinding | ||
| 22: kring 22 | A5 | 3A: 3 ampère | Q: snel-op lusje 250 | |||
| 6A: 6 ampère | W: draad | |||||
| 8A: 8amp | S: De Terminals van het soldeerselhandvat |
*Q: Snel-op 6.35x0.8mm S: soldeersel 4.0x0.8mm W: UL1015 18awg
De Lijst van de filterselectie:
| Artikelnummer. | Geval | Geschatte Stromen (a) | Outputverbindingen |
| YB22A5 | A5 | 1 | Snel-op terminal |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | Draad |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | De Terminals van het soldeerselhandvat |

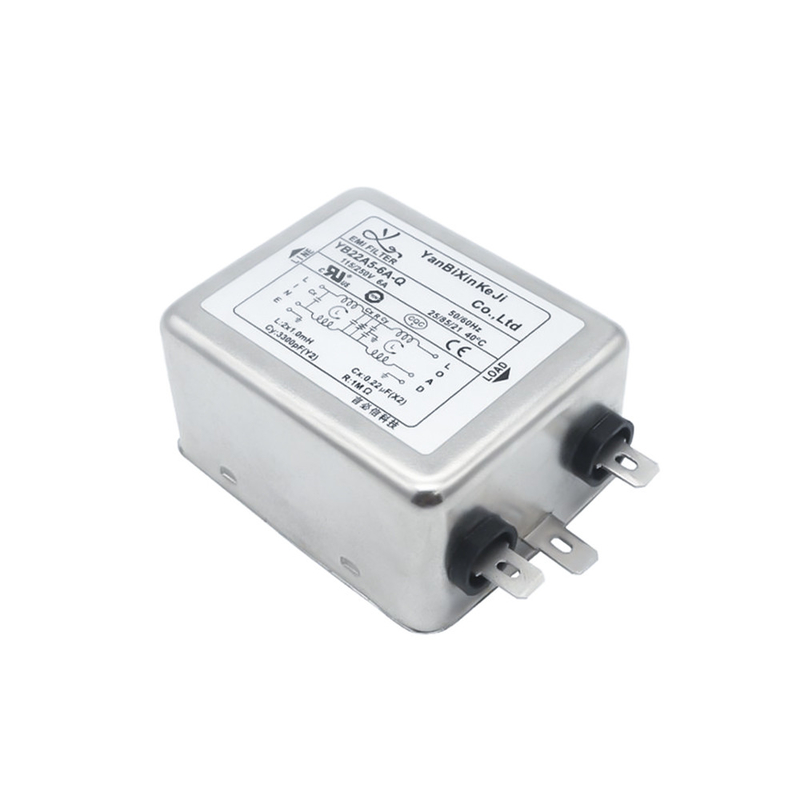

Yb22a5-6a-q EMI Filter Actual Picture:
De lijst van het toevoegingsverlies (in 50ohm-systeem die IEC/CISPR No.17 overeenstemmen)
Meetapparatuur
Alvorens de productie begint, testen wij de grondstoffen in ons laboratorium om te verzekeren zij aan onze kwaliteitsnormen, milieuvriendelijkheid en veiligheid voldoen. Het zoute nevelmeetapparaat, het constante temperatuur en vochtigheidsmeetapparaat, en het drukmeetapparaat zijn enkele het testen materiaal dat wij hebben gebruikt om de kwaliteit van onze EMI filters uit de bron te verzekeren.
