Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
CQC CE CB TUV ROHSE
Modelnummer:
YB16T1-16A-Q(R)
Contacteer ons
video
video
YB16T1 Fast-on Terminal Power Filter Airconditioner EMI Filter 220V 16A Zwart Plastic Housing Noise Filter
1Een laag lek, hoge veiligheid en betrouwbaarheid.
Technieke specificatie:
| Artikel 1 | Zwarte EMI-filter van kunststof |
| Model | YB16T1-16A-Q |
| Overdrachtsfunctie | Lage doorgang |
| Pakkettype | Oppervlakte |
| Nominale centrumfrequentie | 10 K-30 MHz |
| Invoegingsverlies | 60 tot 90 dB |
| Invoerimpedantie | 50Ω |
| Nominale spanning | 115 V/250 V |
| Nominale stroom | 1 tot en met 16A |
| Omgevingstemperatuur | 40°C |
| Temperatuurbereik | 25 / 085 / 21 |
| Werkfrequentie | 50/60HZ |
| Lijn tot lijn | 1450VDC |
| Lijn naar de grond | 2250VDC |
| Maximale lekstroom | 250VAC/60HZ 0,8mA Max. |
Kenmerken:
-- Nominale stroom van 1 tot en met 10 A
-- Algemene filterprestaties
-- Facultatieve medische versies (((R5) type)
-- Op maat gemaakte producten volgens de eisen van de klant.
Typische toepassingen:
-- Elektrische en elektronische apparatuur
-- Medische apparatuur
-- Datacomapparatuur
-- Ofiisautomatisering
Filter selectie tabel:
| Deel nr. | Geval | Nominale stromen (A) | Uitgangsverbindingen |
| YB16T1-1A | T1 | 1 | Vaste aansluiting |
| YB16T1-4A | T1 | 4 | |
| YB16T1-8A | T1 | 8 | M4/M6/M8 schroef |
| YB16T1-10A | T1 | 10 | |
| YB16T1-16A | T1 | 16 | Draad |
* Q: Fast-on 6.35x0.8mmS: SchroefbuisW: UL1015 18awg
Tabletten:
| Model nr. | Nominale stroom @40°C |
Terminalopties | Leekstroom 250V/50Hz | Elektrisch schema | Nominale spanning ((V) | Werkfrequentie ((Hz) | ||
| YB16T1-1A | 1A | Q | - | W | < 0,8 mA | Fig.1 | 115/250V | 50/60Hz |
| YB16T1-4A | 4A | Q | - | W | Fig.1 | |||
| YB16T1-10A | 10A | Q | - | W | Fig.1 | |||
| YB16T2-6A | 6A | Q | - | W | Fig.1 | |||
| YB16T2-10A | 10A | Q | - | W | Fig.1 | |||
| YB16T2-16A | 16A | Q | - | W | Fig.1 | |||
| YB16T3-6A | 6A | Q | - | W | Fig.1 | |||
| YB16T3-10A | 10A | Q | - | W | Fig.1 | |||
| YB16T3-16A | 6A | Q | - | W | Fig.1 | |||
| YB16T4-6A | 1A | Q | - | W | Fig.1 | |||
| YB16T4-10A | 3A | Q | - | W | Fig.1 | |||
| YB16T4-16A | 6A | Q | - | W | Fig.1 | |||
| YB12T5-4A | 4A | Q | - | W | Fig.2 | |||
| YB12T5-6A | 6A | Q | - | W | Fig.2 | |||
Elektrisch schemaMechanische afmeting (eenheid: mm)

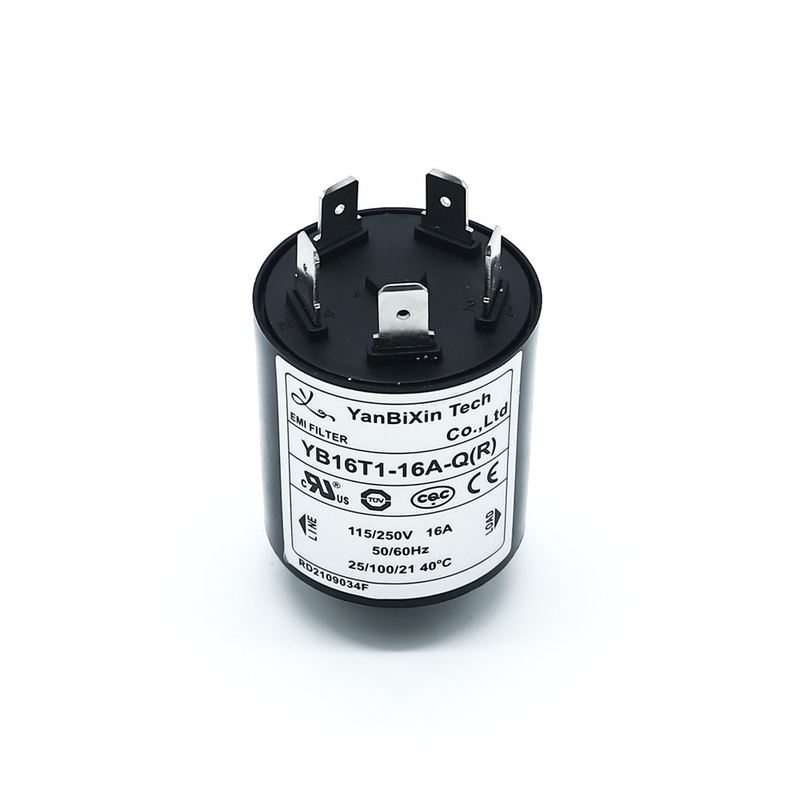

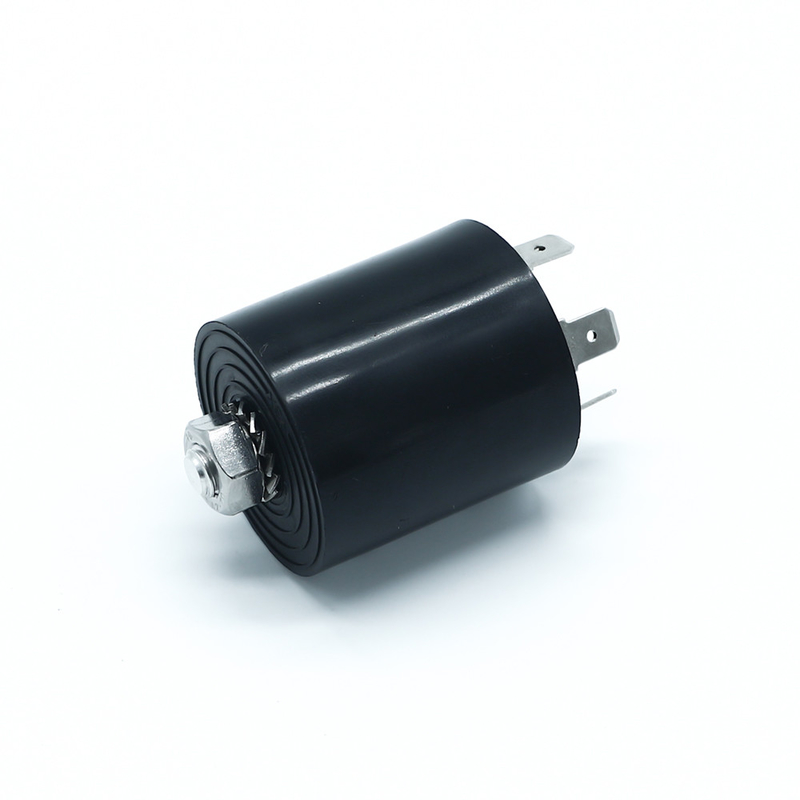

YB16T1-16A-Q EMI Filter Foto:
Inzetverliestabel ((In 50 ohm-systeem volgens IEC/CISPR nr. 17)
