Plaats van herkomst:
CHINA
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
Yb11b2-10a-q
Contacteer ons
video
video

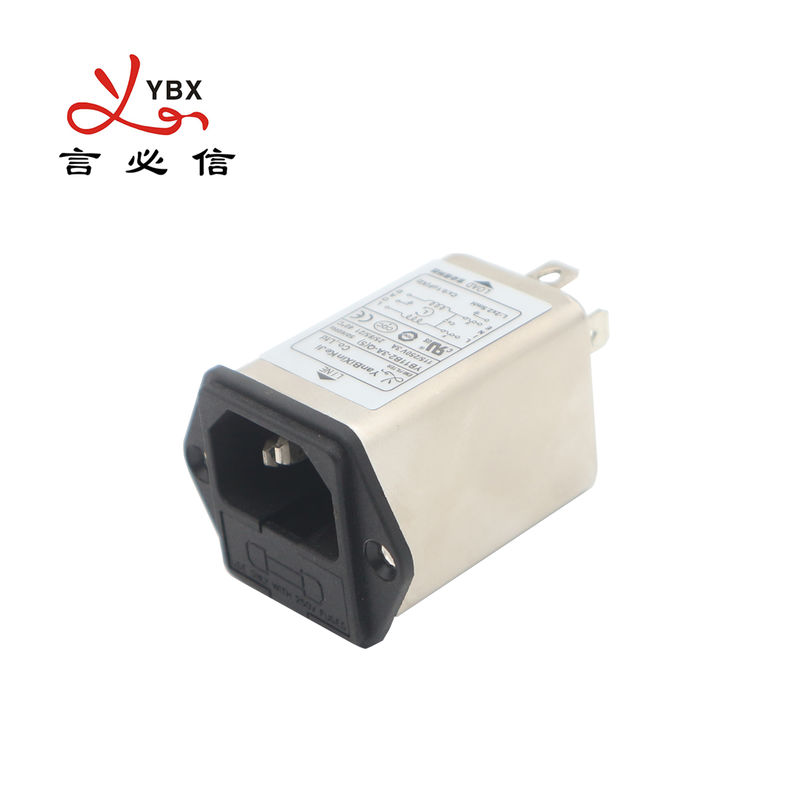

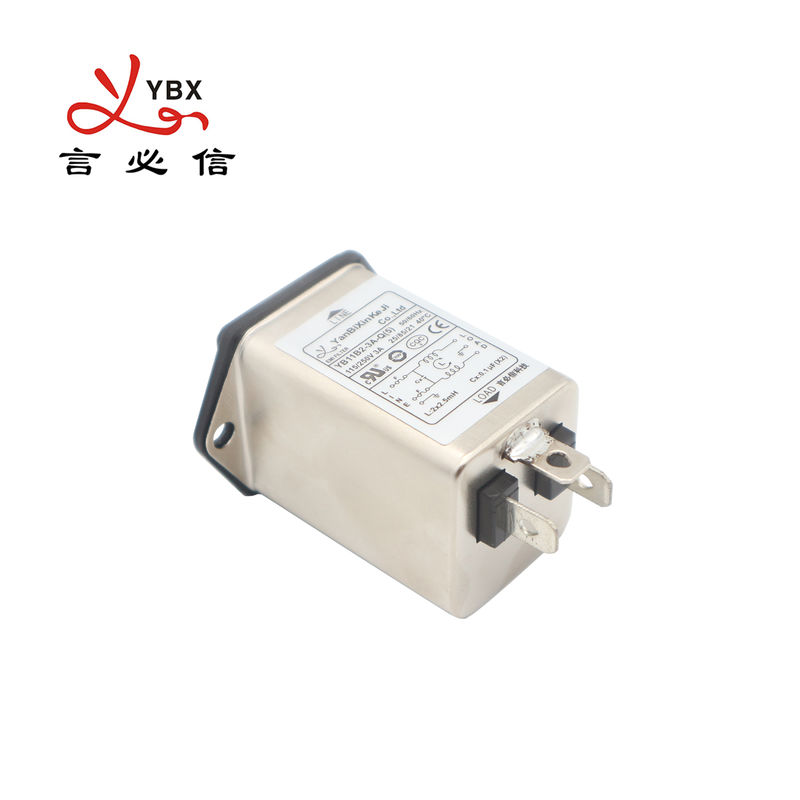

Technische Beschrijving:
| Punt | EMI Power Filter |
| Model | EMI Power Filter yb-B2 |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 15KHZ-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 125VAC 250VAC |
| Geschatte Stroom | 1A 3A 6A 10A |
| Milieutemperatuur | 40°C |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 115VAC/50HZ 0.3uA |
| MOQ | 500pcs |
| Levertijd | weekdag 10~25 |
Eigenschappen:

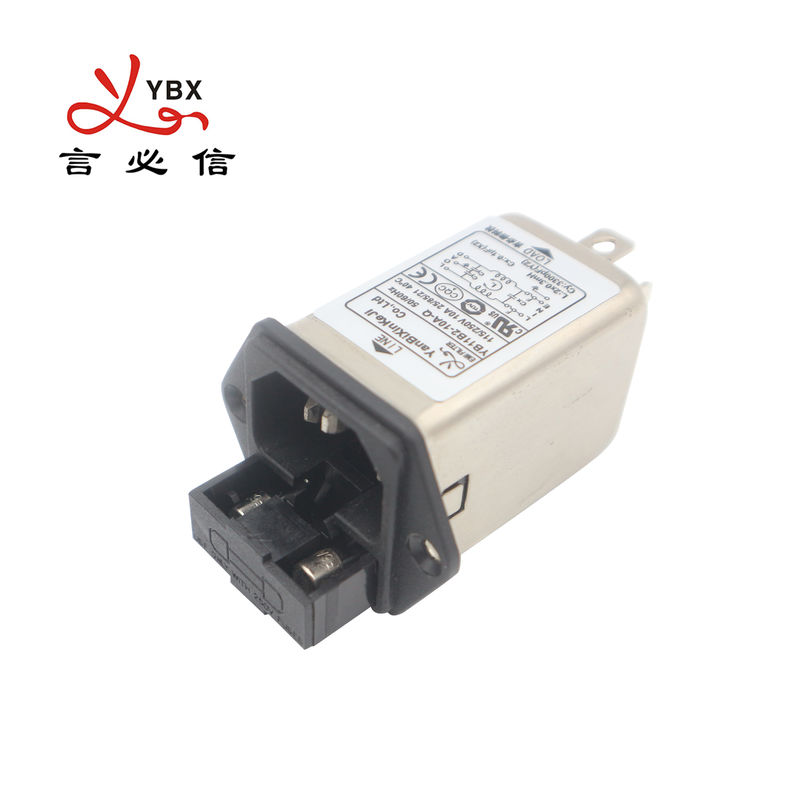

(1) de versies aan 10A zijn beschikbaar met zekeringshouder voor één of twee (5*20mm) zekeringen
(2) (R5) de types voldoen aan de vereisten van iec/en60601-1 voor veiligheidsontruiming, lekkagestroom, en hipot het testen
(3) er zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests
(4) aangepaste producten volgens de eisen van de klant
Typische Toepassingen:
1. Draagbaar elektro en elektronisch materiaal;
2. Medische apparatuur;
3. Test en metingsmateriaal;
4. Klein en middelgroot machines en huishoudenmateriaal
5. Eenfasige voeding, schakelaar-wijze voeding
Regel van Benoeming:
YB 11 B2 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦
kringsgeval huidige terminal facultatief
Elektroschema:
Fig.1
Fig.3
Tabelleert:
| ModelNo. | Geschatte Stroom @40°C |
Eindoptions* |
(Facultatieve) drainagemechanismeweerstand | G |
Lekkage huidige 250V/50Hz | Elektroschema |
Nominale spanning (V) | Werkende Frequentie (Herz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Het medische Type tabelleert:
| ModelNo. | Geschatte Stroom @40°C |
Eindopties |
(Facultatieve) drainagemechanismeweerstand | Medische apparatuur |
G |
Lekkage huidige 250V/50Hz | Elektroschema |
Nominale spanning (V) | Werkende Frequentie (Herz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
*Q: Snel-op 6.35x0.8mm S: soldeersel 4.0x0.8mm W: UL1015 18awg
Mechanische Afmeting (Eenheid: mm)
| Geval | A | B | C | D | E | F | G | H | I | J | K | ||||||||||||||
| B1 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| B2 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| Tolerantie 公差 |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±1 | ||||||||||||||
De lijst van het toevoegingsverlies (in 50ohm-systeem volgens IEC/CISPR No.17)
Gemeenschappelijke wijze - differentiële wijze
1A 3A
6A 8A
10A
