Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:

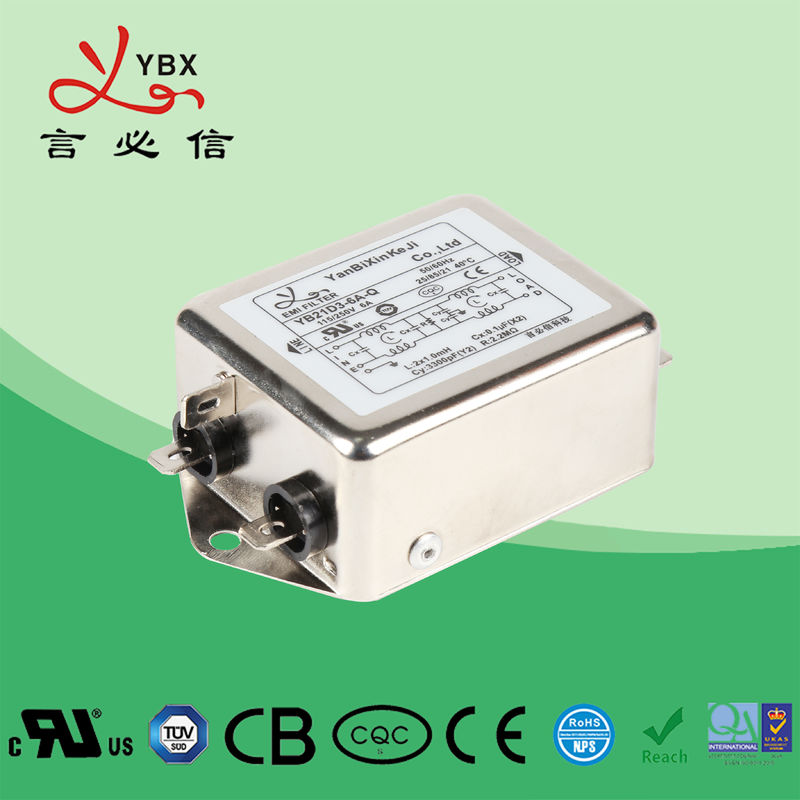

Yb41d3-6a-q
Contacteer ons
video
video

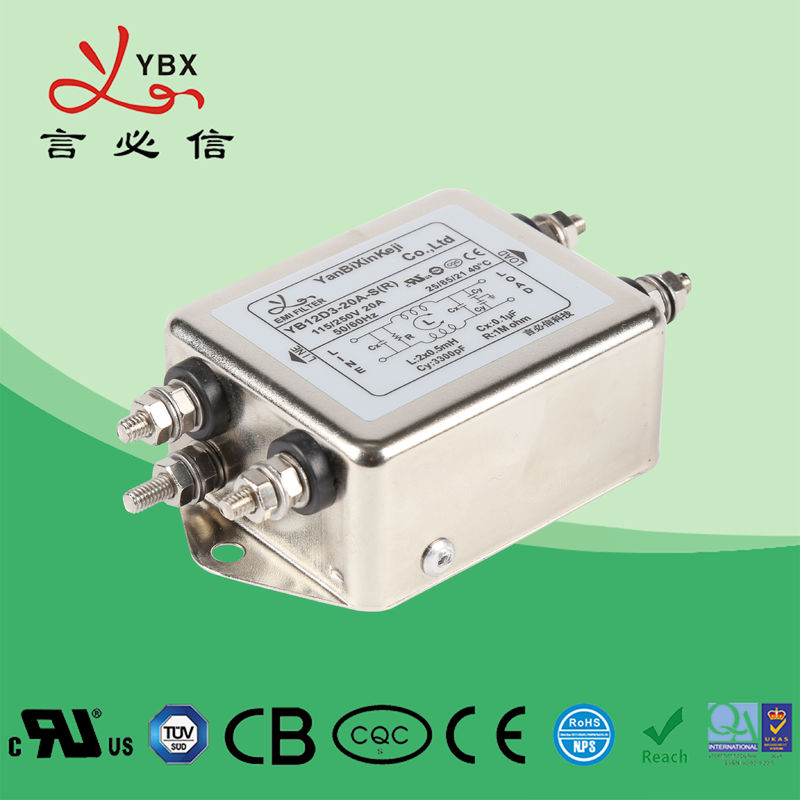

5-20A van de het Lawaaifilter van de Hoge PrestatiesWisselstroom Schemerigere EMC Filter In drie stadia
Technische Beschrijving:
| Punt | DIN-de lijnfilter van de Spoormacht |
| Model | DIN-de lijnfilter yb-D van de Spoormacht |
| Overdrachtfunctie | Lage Pas |
| Pakkettype | De oppervlakte zet op |
| Nominale Centrumfrequentie | 10K-30MHZ |
| Toevoegingsverlies | 60~90dB |
| Inputimpedantie | 50Ω |
| Nominale spanning | 115V/250V |
| Geschatte Stroom | 1~50A |
| Milieutemperatuur | 40°C |
| Temperatuurwaaier | 25 / 085/21 |
| Werkende Frequentie | 50/60HZ |
| Lijn - - lijn | 1450VDC |
| Lijn aan Grond | 2250VDC |
| Maximumlekkagestroom | Maximum 250VAC/60HZ 0.8mA |
| MOQ | 50pcs |
| Prijs | USD1.65~10.8/Meter |
| Levertijd | weekdag 5~15 |
Eigenschappen:
-- Het ontworpen 2 stadium verbeterde filtreren om de voeding te verhinderen kan interferentie aan het apparaat veroorzaken
-- Diverse eindopties staan u toe om te selecteren
-- Er zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests.
-- Aangepaste producten volgens de eisen van de klant.
Typische Toepassingen:
-- Elektro en elektronisch materiaal
-- Medische apparatuur
-- De bouwautomatisering
-- Administratie automatisering en datacom materiaal
Regel van Benoeming:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
de huidige facultatieve verbinding van het kringsgeval
Tabelleert:
| Modelleer Nr. | Geschatte Stroom @40°C |
Eindoptions* | Lekkage huidige 250V/50Hz | Elektroschema | Nominale spanning (V) | Werkende Frequentie (Herz) | ||||||||||||||||||||||||||||||
| YB41D3-1A | 1A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB41D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-1A | 1A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-2A | 2A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-3A | 3A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-4A | 4A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-6A | 6A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-8A | 8A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-10A | 10A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB42D3-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-2A | 2A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-3A | 3A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-4A | 4A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-6A | 6A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-8A | 8A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-10A | 10A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-2A | 2A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-3A | 3A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-4A | 4A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-6A | 6A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-8A | 8A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-10A | 10A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
Het medische Type tabelleert:
| Modelleer Nr. | Geschatte Stroom @40°C |
Eindopties | Medische apparatuur 5 |
Lekkage huidige 250V/50Hz | Elektroschema | Nominale spanning (V) | Werkende Frequentie (Herz) | ||||||||||||||||||||||||||||||||
| YB41D3-1A-x (5) | 1A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB41D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB42D3-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-10A-x (5) | 10a | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
*Q: Snel-op 6.35x0.8mm S: Schroefhandvat T: Eindblok
Elektroschema:
Fig.1
Fig.2
Fig.3
Fig.4
Mechanische Afmeting (Eenheid: mm)
| Geval | A | B | C | D | E | F | G | H | I | J | K | L | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| Tolerantie | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
De lijst van het toevoegingsverlies (in 50ohm-systeem dat IEC/CISPR No.17 overeenstemt)
Gemeenschappelijke wijze - differentiële wijze
1A 3A
6A 10A
20a
