de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval

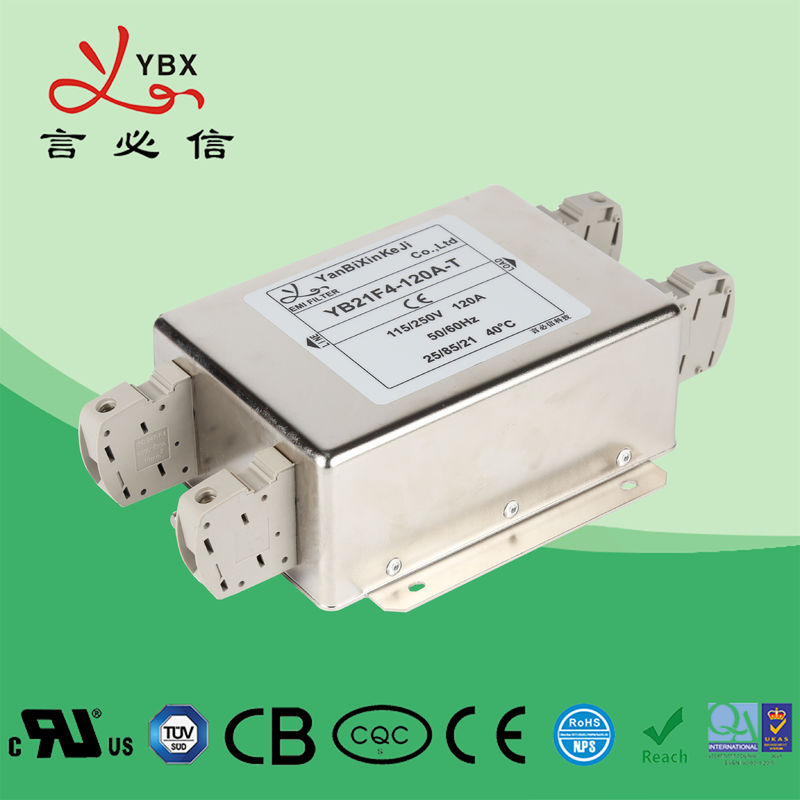

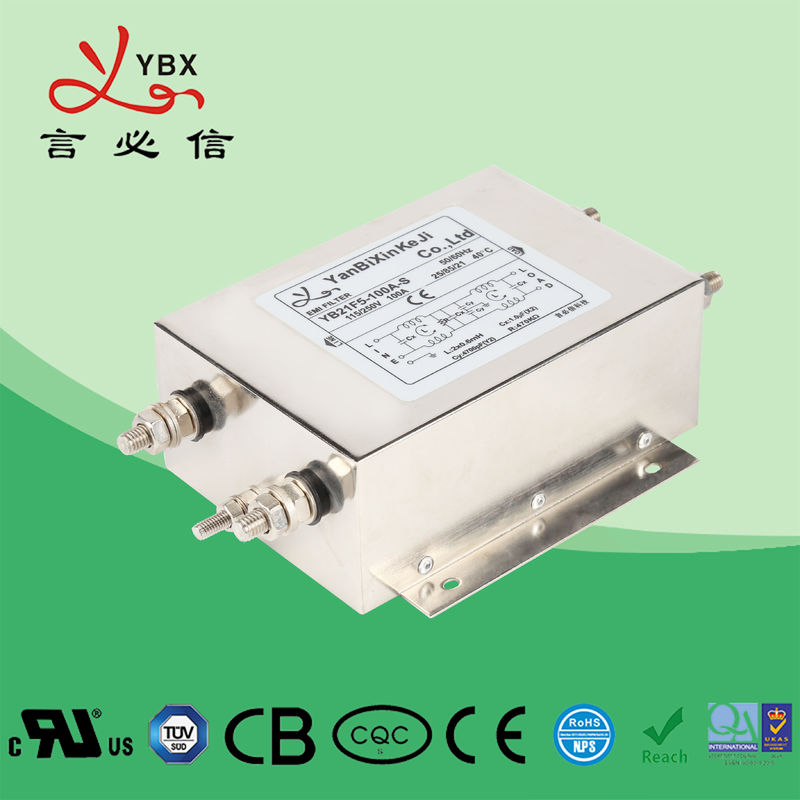

  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
Plaats van herkomst China
Merknaam YBX
Certificering cUL, TUV, CQC, CE, ROHS
Modelnummer Yb42f3-30a-s
Min. bestelaantal 50st
Prijs Negotiable
Verpakking Details 56.5*28.5*22.5CM
Levertijd 20-25 dagen
Betalingscondities T / T, L / C
Levering vermogen 10000 Stuk/Stukken per Maandac 220V de Filter van het Algemeen Doellawaai

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Punt Yb42f3-30a-s Geschatte stroom 1A-30A
COMPUTER-AIDED SOFTWARE ENGINEERING Metaalgeval Merk YBX
Certificaat CE ROHS VAN ISO9001 CUL TUV CQC Haven Shenzhen
Hoog licht

de filter van de wisselstroomlijn

,

ac voedingfilter
Laat een bericht achter
Productomschrijving

30A AC Filter 120V, van de de Hoge Prestaties Enige Fase van 250VAC de Passieve Filter



Technische Beschrijving:

Punt De Filter van de machtslijn
Model De Filter van de machtslijn yb-D/F
Overdrachtfunctie Lage Pas
Pakkettype De oppervlakte zet op
Nominale Centrumfrequentie 10K-30MHZ
Toevoegingsverlies 60~90dB
Inputimpedantie 50Ω
Nominale spanning 115V/250V
Geschatte Stroom 1~50A
Milieutemperatuur 40°C
Temperatuurwaaier 25 / 085/21
Werkende Frequentie 50/60HZ
Lijn - - lijn 1450VDC
Lijn aan Grond 2250VDC
Maximumlekkagestroom Maximum 250VAC/60HZ 0.8mA
MOQ 50pcs
Prijs USD3~21.8/Meter
Levertijd weekdag 5~15



Eigenschappen:



--  Het ontworpen 2 stadium verbeterde filtreren om de voeding te verhinderen kan interferentie aan het apparaat veroorzaken



--  Diverse eindopties staan u toe om te selecteren



--  Er zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests.



--  Aangepaste producten volgens de eisen van de klant.



Typische Toepassingen:



-- Elektro en elektronisch materiaal



-- Medische apparatuur



-- De bouwautomatisering



-- Administratie automatisering en datacom materiaal



Regel van Benoeming:



YB 42 D3 - 10A - Q (5)

            ¦ ¦ ¦ ¦ ¦ ¦

     de huidige facultatieve verbinding van het kringsgeval



Tabelleert:

Modelleer Nr. Geschatte Stroom
@40°C		 Eindoptions* Lekkage huidige 250V/50Hz Elektroschema Nominale spanning (V) Werkende Frequentie (Herz)


YB42D3-1A 1A Q S W













<1>

Fig.1













115/250V













50/60Hz
YB42D3-2A 2A Q S W Fig.1
YB42D4-3A 3A Q S W Fig.1
YB42D4-4A 4A Q S W Fig.1
YB42D4-6A 6A Q S W Fig.1
YB42D5-8A 8A Q S W Fig.1
YB42D5-10A 10A Q S W Fig.1
YB42D5-15A 15A Q S W Fig.1
YB42D6-10A 10A Q S W Fig.1
YB42D6-15A 15A Q S - Fig.1
YB42F2-20A 20A Q S T Fig.1
YB42F2-25A 25A - S T Fig.1
YB42F3-30A 30A - S T Fig.1



Het medische Type tabelleert:

Modelleer Nr. Geschatte Stroom
@40°C		 Eindopties Medische apparatuur
5		 Lekkage huidige 250V/50Hz Elektroschema Nominale spanning (V) Werkende Frequentie (Herz)


YB42D3-1A-x (5) 1A Q S W 5









<5>

Fig.2









115/250V









50/60Hz
YB42D3-2A-x (5) 2A Q S W 5 Fig.2
YB42D4-3A-x (5) 3A Q S W 5 Fig.2
YB42D4-4A-x (5) 4A Q S W 5 Fig.2
YB42D4-6A-x (5) 6A Q S W 5 Fig.2
YB42D5-8A-x (5) 8A Q S W 5 Fig.2
YB42D5-10A-x (5) 10A Q S W 5 Fig.2
YB42D5-15A-x (5) 15A Q S W 5 Fig.2
YB42D6-10A-x (5) 10A Q S W 5 Fig.2
YB42D6-15A-x (5) 15A Q S - 5 Fig.2
YB42F2-20A-x (5) 20A Q S - 5 Fig.2

de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 0*Q: Snel-op 6.35x0.8mm de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 1  S: Schroefhandvatde Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 2 W: UL1015 18awg



Elektroschema:



de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 3

                                        Fig.1





de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 4

                                     Fig.2





Mechanische Afmeting (Eenheid: mm)



de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 5




Geval D3 D4 D5 D6 F2 F3 Tolerantie
A 63 63 73 94 98 150 ±1
B 51 51 56 55 80 105 ±1
C 29 38 45 45 41 60 ±1
D 75 75 87 104 95 120 ±0.15
E 85 85 98 118 50 80 ±1
F 25 27 30 30 50 60 ±0.5
G 10 15.5 16 15 24 35 ±0.5
H 5 4.5 4.5 4.5*6 4.2 4*6 ±0.15
I         4.2*6.2 4*6 ±0.15
J         M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 ±0.15
L         50 60 ±2







De lijst van het toevoegingsverlies (in 50ohm-systeem die IEC/CISPR No.17 overeenstemmen)

                                 Gemeenschappelijke wijze                            - differentiële wijze



                                   1A

     de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 6



                                 10A 15A

    de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 7                          de Filter van het de Wisselstroomlawaai van 120V 30A 250VAC/AC Lijnemi Filtermetaalgeval 8
