De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan

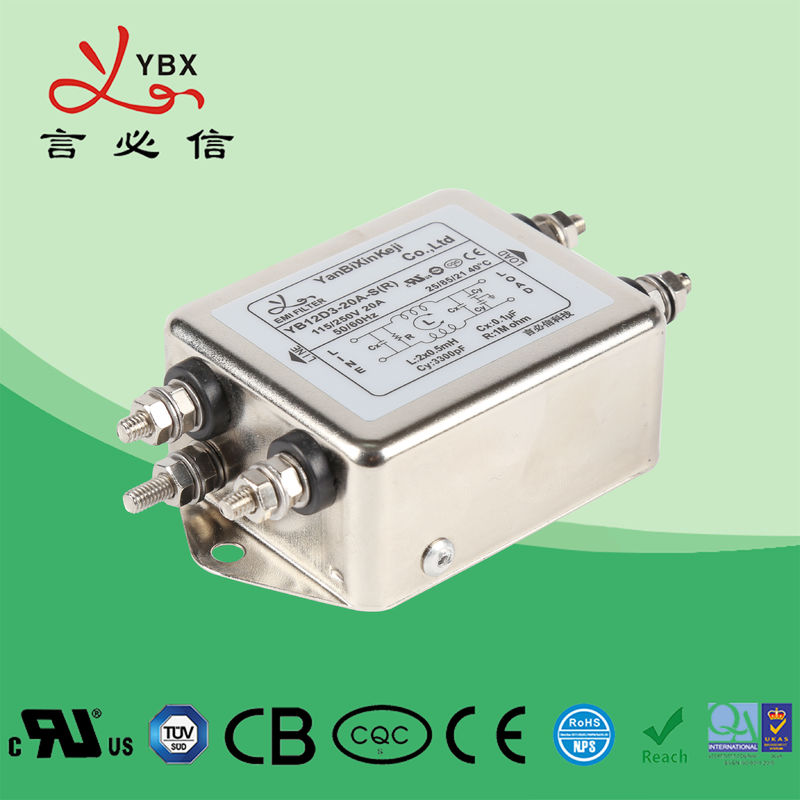

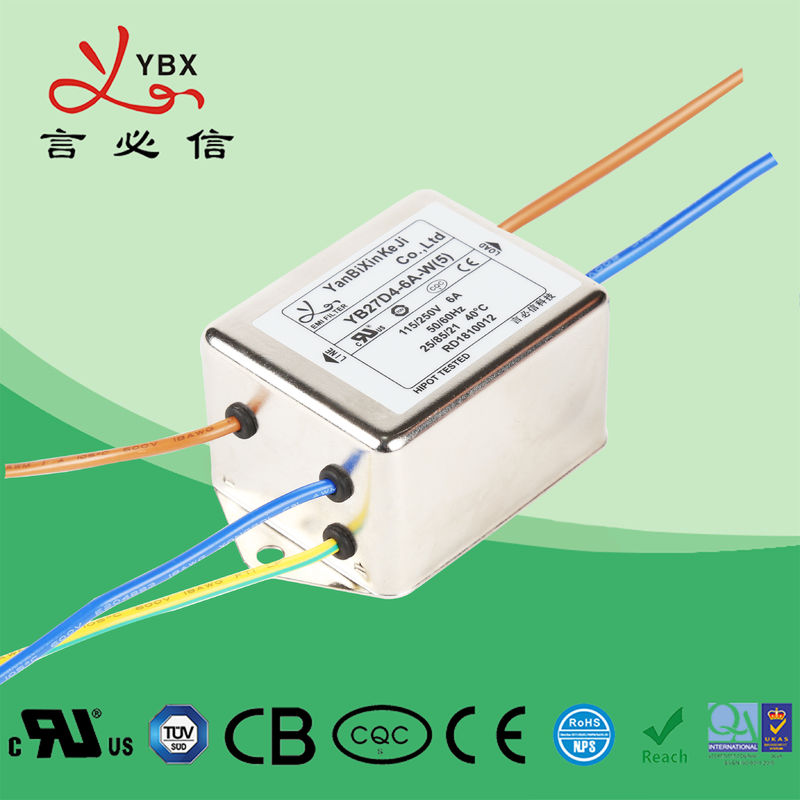

  • Low Pass 3A Wire AC RFI Power Line Filter 120V 250V Customized Service
  • Low Pass 3A Wire AC RFI Power Line Filter 120V 250V Customized Service
  • Low Pass 3A Wire AC RFI Power Line Filter 120V 250V Customized Service
Plaats van herkomst China
Merknaam YBX
Certificering cUL, TUV, CQC, CE, ROHS
Modelnummer Yb43d3-3a-w
Min. bestelaantal 50st
Prijs Negotiable
Verpakking Details 56.5*28.5*22.5CM
Levertijd 20-25 dagen
Betalingscondities T / T, L / C
Levering vermogen 10000 Stuk/Stukken per Maandac 220V de Filter van het Algemeen Doellawaai

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Punt Yb43d3-3a-w Geschatte stroom 1A-20A
COMPUTER-AIDED SOFTWARE ENGINEERING Metaalgeval Merk YBX
Certificaat CE ROHS VAN ISO9001 CUL TUV CQC Haven Shenzhen
Hoog licht

het lawaaifilter van de wisselstroomlijn

,

ac voedingfilter
Laat een bericht achter
Productomschrijving

Van de de Draad120v 250V Wisselstroom van YB43D3 3A van het de Lijnlawaai RFI Lage de Pasfilter



Technische Beschrijving:

Punt De Filter van de machtslijn
Model De Filter van de machtslijn yb-D/F
Overdrachtfunctie Lage Pas
Pakkettype De oppervlakte zet op
Nominale Centrumfrequentie 10K-30MHZ
Toevoegingsverlies 60~90dB
Inputimpedantie 50Ω
Nominale spanning 115V/250V
Geschatte Stroom 1~50A
Milieutemperatuur 40°C
Temperatuurwaaier 25 / 085/21
Werkende Frequentie 50/60HZ
Lijn - - lijn 1450VDC
Lijn aan Grond 2250VDC
Maximumlekkagestroom Maximum 250VAC/60HZ 0.8mA
MOQ 50pcs
Prijs USD3~28.8/Meter
Levertijd weekdag 5~15



Eigenschappen:



--  Gebruikend meertrappige filterkring, met uitstekende gemeenschappelijke wijze en de differentiële afschaffing van het wijzelawaai, de lijnfilter van de algemeen doelmacht met snel-op/nagel/draadterminals



--  De standaardfilters zijn een praktische oplossing, die helpend u om EMI systeemtest in een korte tijd over te gaan kan



--  Er zijn een verscheidenheid van delen en combinaties om EMC van de verschillende klant te ontmoeten tests.



--  Aangepaste producten volgens de eisen van de klant.



Typische Toepassingen:



-- Elektro en elektronisch materiaal



-- Medische apparatuur



-- De bouwautomatisering



-- Administratie automatisering en datacom materiaal



Regel van Benoeming:



YB 43 D3 - 10A - Q (5)

            ¦ ¦ ¦ ¦ ¦ ¦

     de huidige facultatieve verbinding van het kringsgeval



Tabelleert:

Modelleer Nr. Geschatte Stroom
@40°C		 Eindoptions* Lekkage huidige 250V/50Hz Elektroschema Nominale spanning (V) Werkende Frequentie (Herz)


YB43D3-1A 1A Q S W













<1>

Fig.1













115/250V













50/60Hz
YB43D3-2A 2A Q S W Fig.1
YB43D4-3A 3A Q S W Fig.1
YB43D4-4A 4A Q S W Fig.1
YB43D4-6A 6A Q S W Fig.1
YB43D5-8A 8A Q S W Fig.1
YB43D5-10A 10A Q S W Fig.1
YB43D5-15A 15A Q S W Fig.1
YB43D6-10A 10A Q S W Fig.1
YB43D6-15A 15A Q S - Fig.1
YB43F2-20A 20A Q S T Fig.1
YB43F2-25A 25A - S T Fig.1
YB43F3-30A 30A - S T Fig.1



De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 0*Q: Snel-op 6.35x0.8mm De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 1  S: SchroefhandvatDe lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 2 W: UL1015 18awg



Elektroschema:



De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 3

                                        Fig.1



Mechanische Afmeting (Eenheid: mm)



De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 4




Geval D3 D4 D5 D6 F2 F3 Tolerantie
A 63 63 73 94 98 150 ±1
B 51 51 56 55 80 105 ±1
C 29 38 45 45 41 60 ±1
D 75 75 87 104 95 120 ±0.15
E 85 85 98 118 50 80 ±1
F 25 27 30 30 50 60 ±0.5
G 10 15.5 16 15 24 35 ±0.5
H 5 4.5 4.5 4.5*6 4.2 4*6 ±0.15
I         4.2*6.2 4*6 ±0.15
J         M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 ±0.15
L         50 60 ±2







De lijst van het toevoegingsverlies (in 50ohm-systeem die IEC/CISPR No.17 overeenstemmen)

                                 Gemeenschappelijke wijze                            - differentiële wijze



                                   1A

     De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 5



                                 10A 15A

    De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 6                          De lage AC RFI van de Pas3a Draad Filter van de Machtslijn 120V 250V paste de Dienst aan 7
