Plaats van herkomst:
China
Merknaam:
YBX
Certificering:
cUL, TUV, CQC, CE, ROHS
Modelnummer:
YB11A4-3A-Q (R)
Contacteer ons
video
video
video

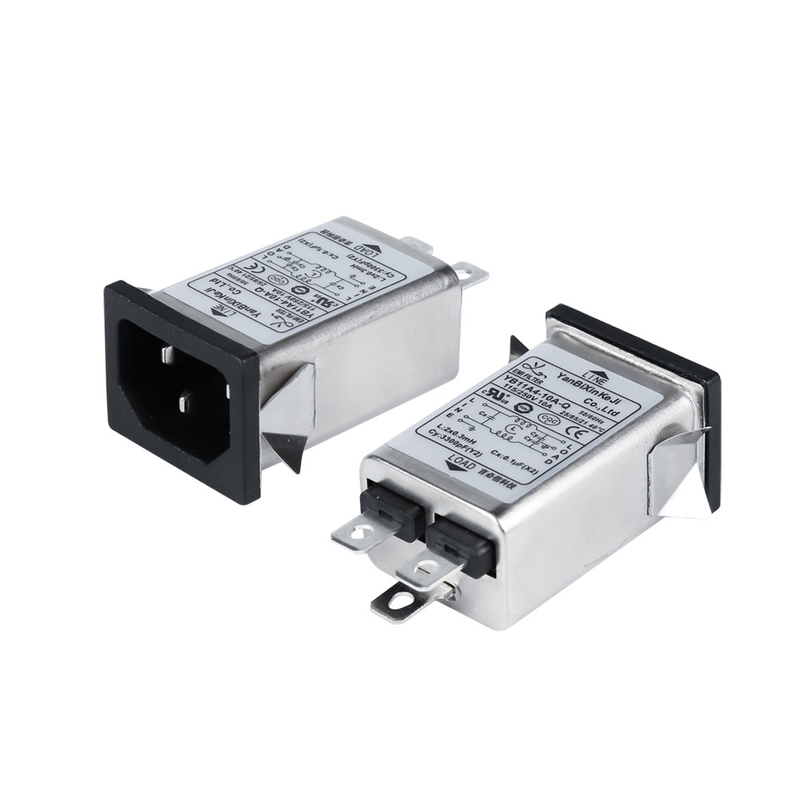

YB11A4-10A-Q 110V / 250V plug-in EMI-filter IEC-inlaatfilter voor medische apparatuur
IEC-inlaatfilter met stopcontact
EMI-filterspecificatie:
| Item | Emi Power-filter |
| Model | Emi Power Filter YB-A |
| Overdrachtsfunctie | Lage pas |
| Pakkettype | Opbouwmontage |
| Nominale middenfrequentie | 10K-30MHZ |
| Invoegverlies | 60~90dB |
| Ingangsimpedantie | 50Ω |
| Nominale spanning | 125VAC 250VAC |
| Nominale stroom | 1A 3A 6A 10A |
| Omgevingstemperatuur | 40°C |
| Temperatuurbereik | 25/085/21 |
| Werk frequentie | 50/60HZ |
| Lijn naar lijn | 1450VDC |
| Lijn naar grond | 2250VDC |
| Maximale lekstroom | 115VAC/50HZ 0.3uA Max |
| MOQ | 500st |
| Prijs | USD1~2/Meter |
| Doorlooptijd | 5~15 doordeweekse dag |
Functies:
1. Uitstekende prestaties/compacte structuur
2. Facultatieve medische versies (type (R5))
3. Snel verbinden (6,35 * 0,8 mm), soldeer of draad
4. Hoogwaardige en sterk verzwakkende vermogensfilters met IEC 320-aansluiting
5. (R5) typen voldoen aan de vereisten van IEC/EN60601-1 voor veiligheidsafstand, lekstroom en testen met hoge heuppotentiaal.
6. Er zijn verschillende onderdelen en combinaties om te voldoen aan de EMC-tests van verschillende klanten.
Typische applicaties:
-- Speciaal ontworpen voor LCD- en PDP-tv, medische toepassingen, algemene elektrische apparaten.
-- Medische apparatuur
-- Test- en meetapparatuur
-- Kleine en middelgrote machines en huishoudapparatuur
Nominatieregelvan IEC Inlet Fiter
| YB | 11 | A4 | - | 10 A | - | Q |
| | | | | | | | | | | ||
| Enkele fase | Circuit | Dimensie | Huidig | Uitgangsverbinding | ||
| 11:11 circuit | A4 | 6A : 6 ampère | Vraag: fast-on tab 250 | |||
| 8A : 8 ampère | W: draad | |||||
| 10A: 10 ampère | S:Soldeer Lug Terminals |
*V: Fast-on 6,35 x 0,8 mmS: soldeer 4.0x0.8mmBreedte: UL1015 18awg
Filter selectietabel:
| Onderdeelnr. | Geval | Nominale stromen (A) | Uitgangsverbindingen |
| YB11A4 | A4 | 1 | Fast-on terminal |
| YB11A4 | A4 | 3 | |
| YB11A4 | A4 | 6 | Draad |
| YB11A4 | A4 | 8 | |
| YB11A4 | A4 | 10 | Soldeer Lug Terminals |
Tabellen:
| Modelnr. | Nominale stroom @40°C |
Terminal-opties* |
Ontluchtingsweerstand (optioneel) |
G |
Lekstroom 250V/50Hz | Elektrisch schema | Nominale spanning (V) | Werkfrequentie (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A3-1A | 1A | Q | S | W | - | - |
<0.8mA |
Figuur 1 |
115/250V |
50/60 Hz |
|||||||||||||||||||||||||||||||||||
| YB11A3-2A | 2A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-3A | 3A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-4A | 4A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-6A | 6A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-8A | 8A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10 A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-1A | 1A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-2A | 2A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-3A | 3A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-4A | 4A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-6A | 6A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-8A | 8A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10 A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15A | Q | S | W | - | - | Figuur 1 | ||||||||||||||||||||||||||||||||||||||
Medische typetabellen:
| Modelnr. | Nominale stroom @40°C |
Terminal-opties | Ontluchtingsweerstand] (optioneel) | Medische apparatuur 5 |
G |
Lekstroom 250V/50Hz | Elektrisch schema |
Nominale spanning (V) | Werkfrequentie (Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - |
<5μA |
Fig. 2 |
115/250V |
50/60 Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10 A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10 A | Q | S | W | 1 | 5 | - | Fig. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - |
Fig. 2 |
||||||||||||||||||||||||||||||||||||||||
Elektrisch schema:
Mechanische Afmeting (Eenheid: mm)
| Geval | A | B | C | D | E | F | G | H | I | J | K | ||||||||||||||
| A3 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| A4 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| Toleranties | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | ||||||||||||||
Invoegverliestabel (in 50ohm-systeem volgens IEC/CISPR nr. 17)
Meetapparatuur
Voordat de productie begint, testen we de grondstoffen in ons laboratorium om er zeker van te zijn dat ze voldoen aan onze kwaliteitsnormen, milieuvriendelijkheid en veiligheid.Zoutsproeitester, constante temperatuur- en vochtigheidstester en druktester zijn enkele van de testapparatuur die we gebruiken om de kwaliteit van onze EMI-filters vanaf de bron te waarborgen.
